Schemat podłączenia kominka z płaszczem wodnym z piecem węglowym

Redakcja 2026-01-17 21:45 / Aktualizacja: 2026-03-16 21:01:27 | Udostępnij:

Jeśli rozważasz połączenie kominka z płaszczem wodnym z piecem węglowym, wiesz, jak ważne jest uniknięcie błędów, które mogłyby zagrozić bezpieczeństwu domu i efektywności ogrzewania. Ten układ pozwala na elastyczne korzystanie z obu źródeł ciepła, ale wymaga precyzyjnego schematu podłączenia. W artykule skupimy się na kluczowych elementach: wymienniku ciepła separującym obiegi, buforze magazynującym nadmiar energii oraz zaworach bezpieczeństwa z testami szczelności, byś mógł bezpiecznie zintegrować system.

Schemat podłączenia kominka z płaszczem wodnym z piecem węglowym

Wymiennik ciepła w podłączeniu kominka z piecem węglowym

Wymiennik ciepła stanowi serce integracji kominka z płaszczem wodnym i pieca węglowego, oddzielając obieg wody w kominku od instalacji centralnego ogrzewania. Dzięki temu różnice temperatur i ciśnień nie powodują awarii w całym układzie. Woda nagrzewana w płaszczu wodnym kominka przekazuje ciepło do obiegu CO poprzez ścianki wymiennika, bez mieszania się strumieni. Montaż wymaga wyboru modelu o odpowiedniej mocy, dostosowanej do kaloryferów i podłogówki. Schemat podłączenia zakłada podłączenie na powrocie z pieca węglowego, co stabilizuje pracę obu urządzeń.

Podczas palenia w kominku wymiennik zapobiega cofaniu się gorącej wody do pieca, chroniąc go przed przegrzaniem. W piecu węglowym, pracującym na stałym paliwie, taki bufor termiczny równoważy wahania. Instalacja obejmuje izolację rur, by zminimalizować straty ciepła w układzie. Certyfikowane wymienniki spełniają normy PN-EN, gwarantując szczelność pod ciśnieniem do 3 barów. W praktyce ten element pozwala na priorytetowe użycie kominka w szczytowym zapotrzebowaniu.

Elementy schematu z wymiennikiem

  • Górne podłączenie kominka do wymiennika na zasilaniu.
  • Dolne na powrocie, z zaworem mieszającym.
  • Separacja obiegów przez stalowe lub miedziane lamele.
  • Automatyczna regulacja przepływu za pomocą termostatu.

Integracja z piecem węglowym wymaga kalibracji powierzchni wymiennika, by uniknąć kondensacji w niskotemperaturowych obiegach. To rozwiązanie podnosi efektywność całego systemu o kilkadziesiąt procent.

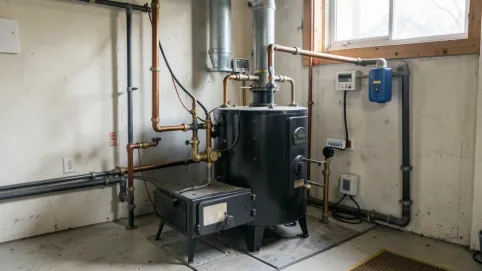

Sprawdź Schemat podłączenia pieca węglowego w układzie otwartym

Pompa obiegowa przy schemacie z piecem węglowym

Pompa obiegowa w schemacie podłączenia kominka z płaszczem wodnym do pieca węglowym zapewnia wymuszony przepływ wody, zapobiegając stagnacji i przegrzaniu płaszcza. Umieszcza się ją na wyjściu z kominka, przed buforem, by kontrolować prędkość cyrkulacji. Moc pompy dobiera się do objętości instalacji, zazwyczaj 4-6 m³/h dla domów 150 m². W układzie z piecem węglowym pompa synchronizuje się z jego dmuchawą, unikając konfliktów ciśnieniowych. Elektroniczne sterowanie pozwala na automatyczne włączanie przy wzroście temperatury powyżej 60°C.

W kominkach z płaszczem wodnym pompa integruje się z zaworem trójdrożnym, przełączającym priorytet między źródłami ciepła. Bez niej woda w płaszczu mogłaby wrzeć, uszkadzając uszczelki. Schemat zakłada montaż na powrocie, z bypassem dla konserwacji. W piecu węglowym taka konfiguracja stabilizuje temperaturę kotła na poziomie 70-80°C. Dodatkowy zawór zwrotny chroni przed cofaniem strumienia z CO.

Zalecane parametry pompy

  • Nacisk: 4-6 m słupa wody.
  • Przepływ: regulowany elektronicznie.
  • Zasilanie: 230V z zabezpieczeniem termicznym.
  • Integracja z buforem poprzez czujnik NTC.

Ta instalacja minimalizuje zużycie energii elektrycznej, pracując tylko podczas palenia w kominku.

Zawory bezpieczeństwa w integracji z piecem węglowym

Zawory bezpieczeństwa w podłączeniu kominka z płaszczem wodnym do pieca węglowego chronią instalację przed nadciśnieniem, kalibrując się na 1,5 raza ciśnienie robocze układu. Montuje się je na płaszczu kominka i na wyjściu wymiennika, z automatycznym spustem powyżej 3 barów. W schemacie z piecem węglowym zawór kulowy na zasilaniu umożliwia izolację kominka podczas czyszczenia kotła. Zawory termostatyczne mieszające stabilizują temperaturę powrotu poniżej 55°C, zapobiegając kondensacji w piecu. Cały zestaw spełnia wymogi PN-EN 12977 dla hybrydowych źródeł ciepła.

Integracja wymaga zaworu przełączającego trójdrożnego, kierującego przepływ z kominka do bufora lub bezpośrednio do CO. W piecu węglowym taki mechanizm unika przegrzania żeliwnego wymiennika. Schemat obejmuje też zawór bezpieczeństwa na buforze, z rurą odpływową do kanalizacji. Regularna kontrola tych elementów przedłuża żywotność instalacji o lata. Bez nich ryzyko wrzenia wody wzrasta dwukrotnie.

Zawory elektromagnetyczne z termostatem umożliwiają zdalne sterowanie, synchronizując z piecem węglowym poprzez regulator pokojowy.

Bufor ciepła w podłączeniu kominka z płaszczem wodnym

Bufor ciepła magazynuje nadmiar energii z kominka z płaszczem wodnym, stabilizując pracę pieca węglowego w hybrydowym schemacie. Pojemność dobiera się na 50-100 litrów na kW mocy kominka, z podziałem na strefy temperaturowe. Podłączenie zakłada górne wejście z kominka na zasilaniu bufora, dolne na powrocie do CO. W układzie z piecem węglowym bufor działa jako akumulator, umożliwiając długie cykle spalania bez ciągłego dożywiania. Izolacja pianką poliuretanową minimalizuje straty do 2% na dobę.

Schemat podłączenia bufora

  • Zasilanie z kominka do górnych wężownic.
  • Powrót z CO do dolnej strefy.
  • Czujniki PT1000 na stratach bufora.
  • Zawór bezpieczeństwa 3 bary na górze.

Podczas intensywnego palenia w kominku bufor przyjmuje ciepło do 90°C, oddając je stopniowo do pieca węglowego. To rozwiązanie redukuje zużycie węgla o 20-30% w sezonie.

W piecu węglowym bufor zapobiega krótkim cyklom spalania, wydłużając interwały ładowania o godziny. Automatyczne grzałki w dolnej strefie wspomagają rozruch wiosną.

Priorytetowe połączenie kominka z piecem węglowym

Priorytetowe połączenie kominka z płaszczem wodnym nadaje mu pierwszeństwo w schemacie z piecem węglowym, przełączając obieg automatycznie przy wzroście temperatury. Regulator z zaworem trójdrożnym kieruje przepływ najpierw do bufora, potem do CO. W układzie węglowym kominek działa jako szczytowe źródło, oszczędzając paliwo kopalne. Schemat obejmuje bypass pieca podczas palenia drewnem, z blokadą dmuchawy. Taka konfiguracja spełnia normy efektywności energetycznej budynków.

Instalacja wymaga czujników Delta T, mierzącej różnicę temperatur na wymienniku. Priorytet kominka trwa do spadku poniżej 60°C, wracając do pieca węglowego płynnie. W kominkach z płaszczem wodnym to zapobiega konfliktom hydraulicznym. Schemat wizualizuje strzałki przepływu z dominacją kominka.

Korzyści priorytetu

  • Oszczędność węgla w dni z niskim zapotrzebowaniem.
  • Stabilizacja temperatury w całym układzie.
  • Automatyczna ochrona pieca przed zimnym powrotem.

To połączenie czyni system elastycznym na zmienne ceny paliw.

Zrównoważenie ciśnień z piecem węglowym w schemacie

Zrównoważenie ciśnień między kominkiem z płaszczem wodnym a piecem węglowym w schemacie zapobiega kawitacji i hałasom w rurach. Używa się naczynia wyrównawczego o pojemności 10% objętości instalacji, z membraną na 1,5 bara. W podłączeniu kominek montuje się wyżej niż piec, by grawitacja wspomagała powrót. Zawory regulacyjne na każdej gałęzi kalibrują opory hydrauliczne. Schemat zakłada pomiar manometrem przed rozruchem.

W piecu węglowym statyczne ciśnienie 0,8-1,2 bara synchronizuje z dynamicznym z pompy kominkowej. Bufor wyrównuje wahania, stabilizując cały obieg. Bez tego woda mogłaby pulsować, uszkadzając uszczelki. Testy dynamiczne symulują pełne obciążenie.

  • Naczynie przeczeniowe na powrocie.
  • Zawory throttlingowe na równoległych obiegach.
  • Manometry cyfrowe z alarmem.

Testy szczelności podłączenia do pieca węglowego

Testy szczelności po podłączeniu kominka z płaszczem wodnym do pieca węglowego weryfikują integralność układu pod ciśnieniem 1,5 raza roboczym. Napełnia się instalację wodą, pompowane do 4,5 bara na 30 minut bez spadku. Sprawdza się połączenia gwintowane, spawy i płaszcz kominka mydlaną emulsją. W schemacie z piecem węglowym test obejmuje bufor i wymiennik osobno. Normy PN-EN 12828 wymagają protokołu z pomiarami.

Próba ciepła symuluje palenie, monitorując temperaturę i ciśnienie przez 2 godziny. Odpowietrzniki automatyczne usuwa powietrze przed testem. W piecu węglowym sprawdza się uszczelkę drzwiczek pod obciążeniem. Nieprawidłowości naprawia się przed rozruchem. Taki proces gwarantuje bezawaryjną pracę latami.

Kroki testu szczelności

  • Napełnienie i odpowietrzenie układu.
  • Pomiar ciśnienia hydrostatycznego.
  • Inspekcja wizualna złącz.
  • Test termiczny z buforem.

Ostateczna próba z obu źródeł ciepła potwierdza harmonijną integrację.

Pytania i odpowiedzi: Schemat podłączenia kominka z płaszczem wodnym z piecem węglowym

  • Jak podłączyć kominek z płaszczem wodnym do pieca węglowego w instalacji CO?

    Kominek integruje się z instalacją centralnego ogrzewania jako dodatkowe źródło ciepła. Podłączenie wymaga dedykowanego schematu z wymiennikiem ciepła separującym obiegi, pompą obiegową zapewniającą kontrolowany przepływ, zaworami przełączającymi priorytet pieca węglowego oraz zbiornikiem buforowym magazynującym nadmiar ciepła. Współpraca z certyfikowanym montażystą jest obowiązkowa.

  • Jakie elementy są kluczowe w schemacie podłączenia?

    Schemat obejmuje wymiennik ciepła zapobiegający różnicom ciśnienia i temperatury, pompę obiegową, zawory bezpieczeństwa chroniące przed przegrzaniem, odpowietrzniki usuwające powietrze oraz zbiornik buforowy. Układ zrównoważony ciśnieniowo i temperaturowo zapewnia efektywność i niezawodność.

  • Jaka jest rola zbiornika buforowego w instalacji?

    Zbiornik buforowy magazynuje nadmiar ciepła z kominka, umożliwiając jego wykorzystanie później. Zapobiega przegrzaniu instalacji, stabilizuje temperaturę i pozwala na priorytetowe użycie pieca węglowego jako źródła podstawowego, z kominkiem jako wspomagającym.

  • Jakie normy bezpieczeństwa i testy są wymagane?

    Montaż musi spełniać normy PN-EN, w tym próby szczelności, testy ciśnienia i próbny rozruch. Zawory bezpieczeństwa i odpowietrzniki chronią przed awariami. Poprawny montaż oszczędza paliwo, zapewnia stabilne ogrzewanie i przedłuża żywotność instalacji.
